DP2系列數字式綜合保護裝置（別稱：DP2繼電保護裝置/DP2微機保護裝置/DP2數字式繼電器）是適用于110KV以下電壓等級中性點不接地、經消弧線圈接地或經小電阻接地配電網絡、變電站的微機型產品。提供對輸電線路和變壓器、電容器、電動機等主設備的保護、控制、測量及監視功能。裝置采用單元化的設計使其能方便地配備于一次開關設備，也可集中組屏。通過規范的現場總線接口，支持多個節點協同工作，實現系統級管理和綜合信息共享。
一、應用范圍
適用于110kV及以下電壓等級電網的各類電氣設備和線路;
適用于直接接地、不接地、經電阻和消弧線圈接地系統;
架空線路、電纜、母線及聯絡線;
大中型異步和同步電機;
發電廠、變電站及各類用戶變壓器;
各類并聯靜止補償電容器; 母線保護（備自投）
二、主要特點及功能
1）機箱結構采用標準4U 半（全）機箱，增強型設計；
2）采用后插拔接線方式，整體面板，全封閉設計；
3）率先采用基于CANBUS 總線的智能插件方案，很大地減少了插件間接線，完全避免了插件接觸不良的隱患，裝置運行可靠性高；
4）智能插件方案的采用，使機箱母板標準化，便于生產及現場維護；
5）裝置不同類插件在結構設計時保證不能互插，提高整體可靠性；
6）采用ARM+DSP 雙32 位單片機系統，系統性能先進，無時間瓶頸；
7）16位AD采樣，測量精度高；每周波48點采樣，諧波處理能力強；
8）采用大規模可編程邏輯芯片，減少外圍電路，提高可靠性；
9）保護模塊采用計算機輔助圖形界面原理設計，便于系列產品二次開發與 功能修改，工程設計靈活、快捷；
10）16M 位大容量存儲器設計，使得報文及事故錄波完全現場需求；
11）采用多層印制板電路和SMT 表面貼裝技術，裝置的抗干擾性能強； 操作方便；
13）測量回路精度軟件自動校準，免調試，減小現場定檢等維護時間；
14）精良的電磁兼容能力，滿足就地分散式安裝的要求；
15）集保護、測控功能于一體，可就地安裝在開關柜上，減少大量的二次接線，節省投資，提高系統的可靠性；
16）功能強大的PC 支持工具，具有完善靈活的分析軟件，便于事故分析；
17）簡單可靠的保護處理系統（DSP ）與成熟的實時多任務操作系統（ARM ） 相結合，既保證繼電保護功能可靠性，又能滿足網絡通訊、人機界面的實時性；
18）支持RS232/RS485/RS422、Enthernet 等多種通訊接口, 內置Enthernet 使 得工程應用簡單、可靠；可靈活選用雙以太網、雙CANBUS、雙485接口
19）支持IEC60870-5-103、IEC60870-5-104 等標準規約；可與各大繼電保護 廠家接口；
20）各裝置獨立的掉電保持時鐘系統及帶對時脈沖的GPS 對時系統。
21）保護功能采用德州儀器公司出品的32位浮點DSP處理器，程序及數據在片內運行；運行速度快，可靠性高；
22）人機界面、網絡通訊等管理功能由飛利浦公司出品的32位ARM單片機實現，速度快，片內存儲容量大，網絡接口能力強；
23）完整的斷路器操作回路，設有遙控功能及壓力閉鎖功能等；
24）可靈活選用雙以太網、雙CANBUS、雙485接口；
25）可保存不少于500個近些發生的操作記錄、事件報告、及動作報告等。
26）可選單色或彩色大液晶，中文界面菜單，使用方便。
選型和定貨數據
數字式（可編程）綜合保護裝置
L ——線路保護裝單元
TC——廠用變保護單元
TB——變壓器后備保護單元
M——電動機保護單元
C ——電容器保護單元
BT——備用電源自動投切單元
MJ——母線監測及電壓并列切換裝置
ZY——站用變監測單元
JC——非電量采集單元
交流電流額定輸入
5——額定電流
1——額定電流1A
具體型號：
DP2-L線路保護
DP2-TC廠用變保護單元
DP2-TB變壓器后備保護單元
DP2-M電動機保護單元
DP2-C電容器保護單元
DP2-BT備用電源自動投切單元
DP2-MJ母線監測及電壓并列切換裝置
DP2-ZY站用變監測單元
DP2-JC非電量采集單元
聯系方式：
電話：0310-7021212
郵箱：depudl@163.com
備注：由于產品增多，本公司型號已升級為DP200系列。
型號對應表如下：
原型號 裝置名稱 新型號
DP2-L 線路保護 DP200-L

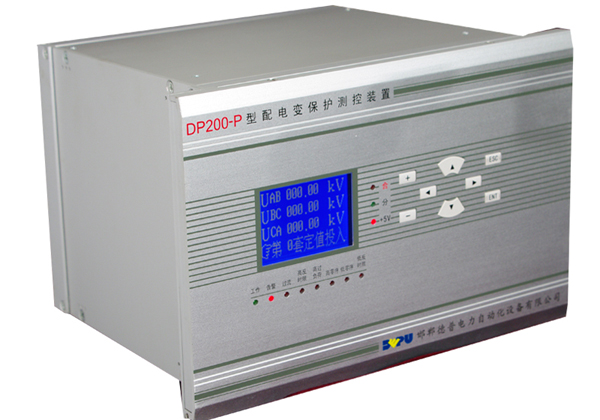

DP2-TC 廠用變保護單元 DP200-P
DP2-TB 變壓器后備保護單元 DP200-B
DP2-M 電動機保護單元 DP200-D
DP2-C 電容器保護單元 DP200-C
DP2-BT 備用電源自動投切單元 DP200-Z
DP2-MJ 母線監測及電壓并列切換裝置 DP200-U
DP2-ZY 站用變監測單元 DP200-K
DP2-JC 非電量采集單元 DP201-T
研發部 供稿
2009年8月
|
